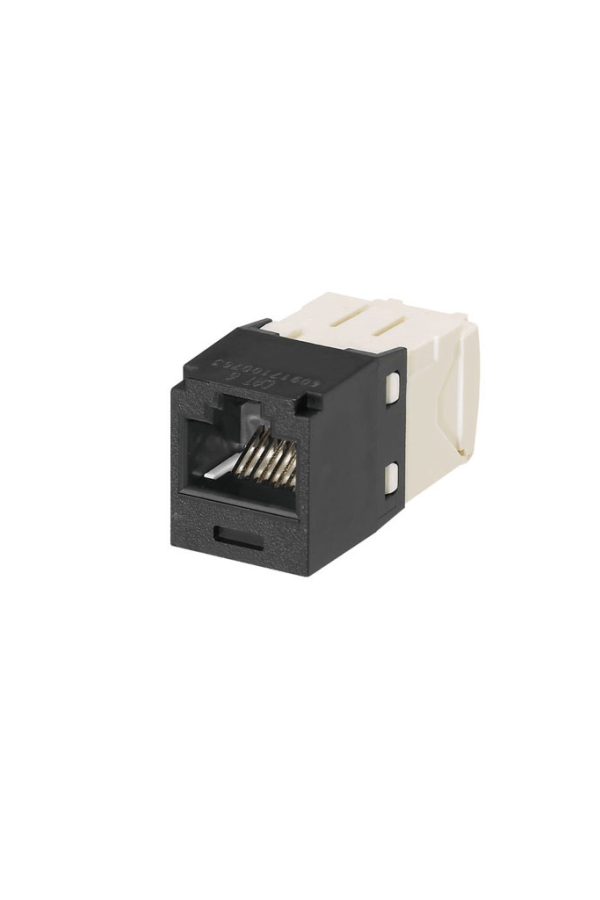

PANDUIT CJ688TGBL - Módulo jack con terminación estilo TG Mini-Com™ / UTP RJ45 categoría 6 /

Especificaciones

Características Generales

• Tecnología Giga-TX™: Optimiza el rendimiento y reduce tiempo de instalación al eliminar el destrenzado del conductor
• Interfaz: RJ45 estándar para conexión plug and play rápida con cables de parcheo RJ45
• Identificación: Etiquetas y opciones de íconos para fácil identificación de puertos
• Serialización: Número de control de calidad para rastreabilidad futura

Desempeño de Canal y Componente

• Categoría: Supera los requisitos de Categoría 6/Clase E en frecuencia de 1 a 250 MHz
• Cumplimientos: ANSI/TIA-568.2 D, ISO 11801 Clase E, y ANSI/TIA-1096-A
• Material de Contacto: 50 micropulgadas de oro para un rendimiento superior
• Compatibilidad con PoE/PoH: Soporta IEEE 802.3af, 802.3at y 802.3bt tipo 3 y 4; soporta Power over HDBaseT hasta 100 W
• Listado c(UL)us: UL 1863 y UL 2043 para espacios de manejo de aire

Rango de Operación y Ambiente

• Temperatura de operación: -10 °C a 75 °C
• Rango de terminación de conductor: Calibre de 22 - 26 AWG, diámetro máximo de 1.52 mm
• Diámetro externo del cable: Entre 5.8 mm y 8.38 mm

Resultados de Pruebas

Pruebas Mecánicas

• Fuerza Normal: ANSI/TIA-1096-A, carga > 100 g
• Durabilidad y ciclos de acoplamiento: IEC 60603-7, > 2500 inserciones
• Vibración y choque: Resistencia del circuito < 40 m?

Pruebas Eléctricas

• Resistencia de circuito de bajo nivel: < 20 m?
• Voltaje de resistencia dieléctrica: 1000 VAC, 1 minuto

Pruebas Ambientales

• Vida de temperatura, humedad, y corrosión de gas: Resistencia del circuito < 40 m?

Incluye

• Módulo Jack CJ688TG
• Tapa de terminación con código de color para esquemas T568A y T568B
